- 導熱油液位計

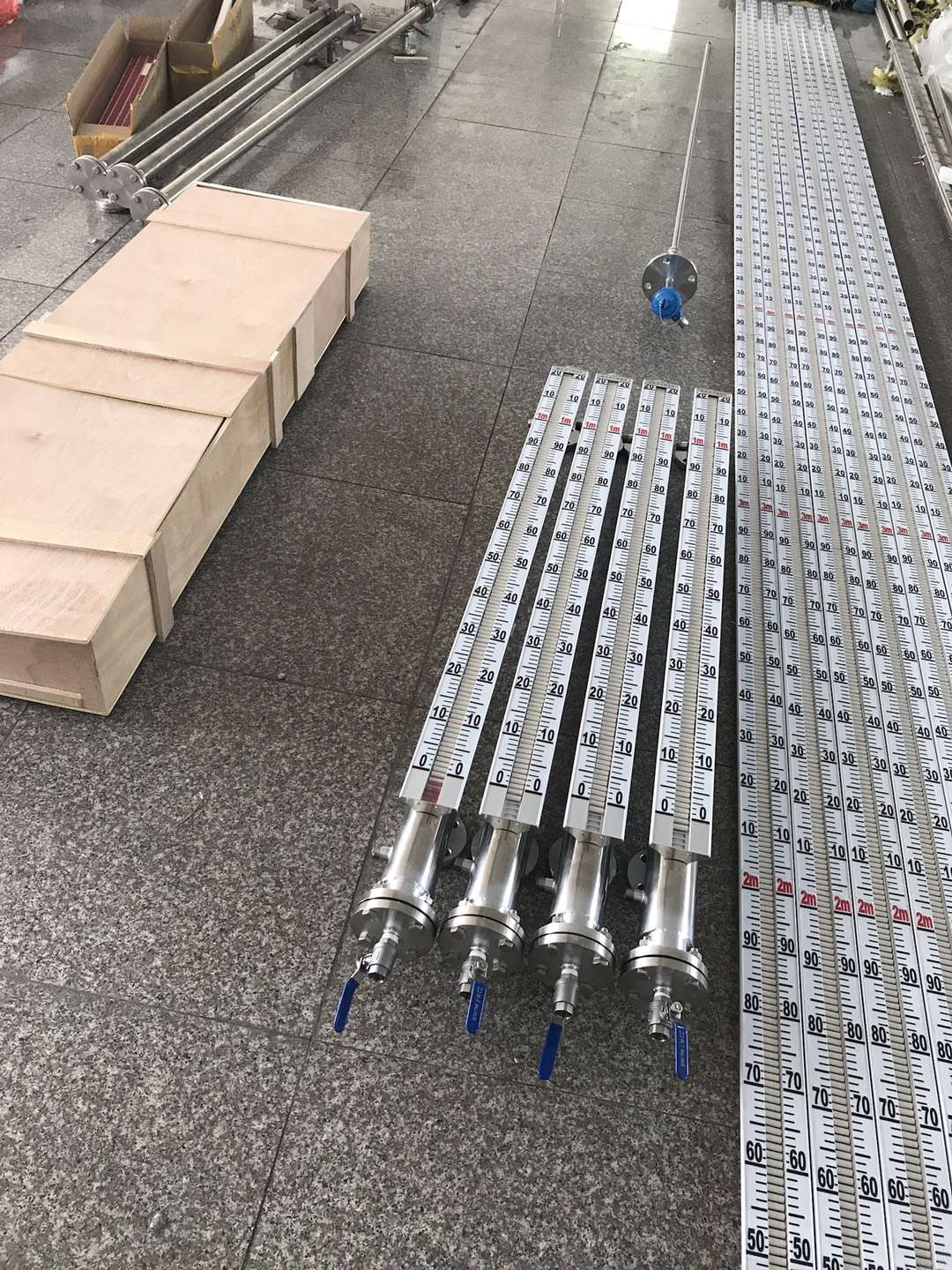

一、磁翻板液位計組成
生產由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。
二、磁翻板液位計特點
1. 磁翻板液位計的zui顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位上、下限位報警控制。
2. 配上變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄傳達到PLC系統控制。
三、磁翻板液位計技術指標
1、量程范圍：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019Pa.S
4、工作溫度℃：-39.9～349.99
5、壓力等級（MPa）：≤31.99
6、測量精度：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP64.99
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
四、基本參數
1. 測量范圍：300mm～8000mm（＞8000mm）
2. 顯示方式：1.現場直讀; 2.上、下限報警(輸出信號:常開/常閉、保持型)
3. 介質溫度：-20℃～150℃、150℃～480℃
4. 測量精度：≤±10mm.
5. 介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3
6. 公稱壓力：0～2.45Mpa、2.45Mpa～9.6Mpa
7. 防護等級：IP65
8. 電源引入口：M20×1.5（內螺紋）
9. 防爆形式、防爆標志:隔爆型:dIIBT4
五、選型
結構特點
接液材質
溫度（℃）
壓力（MPa）
密度（g/cm3）
普 通 型
304
120
2.5
≥0.85
中高壓型
304
120
4.0~32
≥0.85
高 溫 型
304
450
2.5
≥0.85
耐 腐 型
RPP
100
1.6
≥0.95
強耐腐型
304襯PTFE
120
2.5
≥0.95
夾套保溫型
304
120
2.5
≥0.85
低溫防霜型
304
-80
2.5
≥0.85
輕比重型
304
120
2.5
≥0.45
六、功能
磁性限位開關：
常開型：高于報警點合并
常閉型：高于報警點斷開
開關容量：250VAC1A（阻性）250VAC0.3A（感性）
開關壽命：100000次
液位變送器：
輸出電流：4-20mADC
分辨率：±1-±10mm
負載電阻：500Ω（24VDC供電時）
傳送距離：＞3000m
工作電源：16-30VDC
智能液位變送器：
輸出電流：4-20ADC
分辨率：0.2mm
負載電阻：500Ω（24VDC供電時）
傳送距離：＞3000m
工作電源：16-30VDC
七、安裝維護
安裝
1．為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側(貼有彩色標識)將磁性浮子吸祝所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。
2．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。
3.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂(若遇此現象，可用磁鋼重新校正)。
維護
1.液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2.根據介質情況，可定期清洗主導管，清洗管內沉積雜質。
-
