- 氯堿行業流量?jī)x表選型探討（轉載）
- 2019-11-06
- 1. 引言
氯堿行業生產的特點是環境惡劣，腐蝕性強，易燃易爆。流體介質的總類繁多。液體介質主要有蒸汽、軟水、工業用河水、自來水、生產污水、燒堿、鹽水、次氯酸鈉、二氯異氰尿酸鈉等；氣體介質主要有氫氣、氯氣、氮?dú)?、乙炔、氯化氫氣體、單體等等。流體的物理性質和化學性質相差很大，流體的輸送管道由DNl5~DNl000不等，流體流量范圍波動較大，所以在氯堿行業中，為適應不同流體介質的不同要求，必須選用滿足流體特性的流量?jī)x表。要實現流量的準確和可靠的測量，流量?jī)x表的正確選型是至關重要的。下面作者就十多年對流量?jī)x表設計選型的體會和經驗作一些總結。
2. 流量?jī)x表選型的原則
2.1 流量?jī)x表的分類
流量?jī)x表按測量方法一般可分為速度式流量?jī)x表、容積式流量?jī)x表和質量流量?jī)x表三大類。
2.1.1 速度式流量?jī)x表
速度式流量?jī)x表是以直接測量封閉管道中滿管流流動速度為原理的流量計。一般包括：渦輪流量計、渦街流量計、旋進渦輪流量計、電磁流量計、超聲波流量計、分流旋翼式流量計、激光多普勒流量計、插入式流量計、差壓式流量計、轉子流量計等。我們現場上用得*多的就是速度式流量?jī)x表。
2.1.2 容積式流量?jī)x表
容積式流量?jī)x表就是在單位時間里直接測量通過管道的流體體積。一般包括：橢圓齒輪流量計、刮板式流量計、旋轉活塞式流量計。
2.1.3 質量流量?jī)x表
質量流量?jī)x表是用于計量流過某一橫截面的流體質量流量或總量的流量計。一般有：科力奧式質量流量計、量熱式流量計、沖量式流量計等。
2．2 流量?jī)x表選型原則根據氯堿行業特點，對流量計選型，一般可按以下幾點進行：
2.2.1 首先要考慮防爆性能。氯堿行業中的的介質如：氫氣、乙炔、氯化氫等氣體均是易燃易爆的介質，所以選型的*步就是要考慮流量?jī)x表的防爆性能。不僅要考慮流量計本身的防爆性，還要充分考慮整個流量測量系統必須滿足防爆等級要求。
2.2.2 其次是弄清工藝介質的物理和化學特性。比如：介質的溫度、壓力、密度、粘度、電導率；流量測量范圍；充許的壓力損失；介質的腐蝕程度等等。通過綜合考慮流體的的特性，選用合適的流量計。
2.2.3 *后就是流量計的性?xún)r(jià)比。根據不同流體，使用在不同的場合，選擇合適的、性?xún)r(jià)比高的流量計。比如：用于成本核算或檢測工藝控制過程重要參數的流量?jī)x表，就要選用精度高、維護量少的進口流量?jī)x表；而在工藝控制過程中只是作為一般參考價值的流量?jī)x表，就以選用精度較低、比較經濟的流量?jī)x表。
3. 選型例子
3.1 水流量的測量
我公司用水主要分為：清水、軟水、工業用水；
3.1.1 清水和軟水的測量
對于DN200口徑以下清水和軟水的測量，我們都是采用一般的旋翼式水表。旋翼式水表價格低、安裝方便、儀表維護量又少，很實用。DN200口徑以上清水就需用電磁流量計進行測量。而DN200口徑以上的軟水，由于軟水導電率很小，不能使用電磁流量計，只能采用差壓式流量計進行測量。
3.1.2 工業用水的測量
清水由于價格高，所以在氯堿行業中生產過程用水都是使用簡單處理的工業水。我公司所用的工業水就是經過簡單處理的邕江河水，水雜質較多，特別是夏天，水很濁，用一般的水表根本無法測量。而用差壓式流量計測量，每個月就要清洗一次孔板，很麻煩。超聲波流量計雖然安裝方便、不用接觸介質、維護量較少，但是精度低，所以經過比較，工業水的計量，我們是采用電磁流量計。電磁流量計精度較高；口徑范圍大，量程比寬，而且它的安裝方式也很多，有：插入式、法蘭連接式、夾持式，電極可拆出清洗。由于以上的這些優點，所以我公司工業用水全部采用ABB的電磁流量計進行測量。對于口徑DN400以上或管道埋在地下的，我們選用插入式電磁流量計；這樣安裝起來比較方便；而管道在地面上的，我們采用法蘭式電磁流量計。由于工業水沒有什么腐蝕，所以電極我們選用的是不銹鋼電極。目前電磁流量計用于工業用水的測量我們已經用了20多套，除了每年大檢修需要清洗一次電極外，基本上不需要維護。
3.2 蒸汽流量的測量
蒸汽流量的測量，我公司應用較多的是差壓式流量計。差壓式流量計是目前工業生產中檢測流量*常用的一種流量?jī)x表。因?yàn)樗鼨z測方法簡單，沒有可動部件，穩定性好，可靠性高，價格較低，儀表不經實流標定就能達到一定的精度，并且容易排除故障，所以在蒸汽的計量中我們基本上都是*差壓式流量計。我公司目前在蒸汽計量中一共用了將近40多套差壓式流量計?；旧峡梢詽M(mǎn)足公司對蒸汽成本核算的要求。但是選用差壓式流量計計量蒸汽時，為保證測量精度，還必須要對它進行溫度和壓力補償。因?yàn)樵趯?shí)際檢測中，工藝過程的參數：壓力和溫度會經常波動，不可能完全符合標準節流裝置的設計要求。另外，差壓式流量計在安裝時必須按標準進行安裝，才能保證整個測量系統的測量誤差在允許的范圍內。
經過多年的實踐，我們感到用差壓式流量計是有一定的局限性。由于差壓式流量計的安裝要求較高，在大口徑管道使用差壓式流量計測量經常會產生蒸汽泄漏，造成儀表維護量增加。所以現在我們嘗試用阿紐巴傳感器測量大口徑蒸汽流量。但由于國產的阿牛巴傳感器性能不夠穩定，維護量大，而進口的阿牛巴傳感器價格較高，要在企業中推廣，還是比較困難。所以比較經濟實用的還是差壓式流量計。
3.3 氣體流量的測量
我公司除了在蒸汽流量測量中采用差壓式流量計外，在氣體的測量中也是**應用。對于氫氣的測量，我們也是采用差壓式流量計。由于氫氣很干凈，無雜質，用差壓式流量計測量根本不需要維護，但氫氣易燃易爆，所以在整個測量系統中選用的儀表必須是本安型的。我公司測量氫氣的差壓式流量計已經用了十多年，一直都沒出現過問題。在氯氣流量的測量中，由于氯氣具有較強的腐蝕性，在工藝控制中，干氯氣測量，我們是選用不銹鋼做孔板進行測量；而帶水的氯氣，我們選用玻璃鋼材質的節流裝置。這幾套孔板已經用了好幾年，都不需要清洗。但目前對于氯氣的計量，我們還找不出一個有效方法。原想采用孔板或轉子流量計，但由于我公司經氯氣分配臺后出來的氯氣壓力較小，只有0．1Mpa，并且壓力波動較大，經過孔板或轉子流量計后壓力損失較大，壓損后后續分廠根本無法正常生產。所以目前，氯氣的的計量還是無法實現，這也是我們今后需要解決的一個難點。另外，在氮?dú)狻⒙然瘹錃怏w、乙炔的流量測量中，我們也是采用差壓式流量計進行測量。
3.4 污水流量的測量
根據環保要求，工廠排出的污水量不能超出國家規定的范圍。所以在公司排污渠必須安裝流量計。我公司排出的污水經過處理后，酸堿度一般在69之間，但還是有一定的腐蝕性，所以我們選取明渠流量計進行測量。由于明渠流量計采用超聲波技術對各類堰槽的液位進行非接觸測量，所以維護量很小，效果還可以。
3.5 電磁流量計的應用

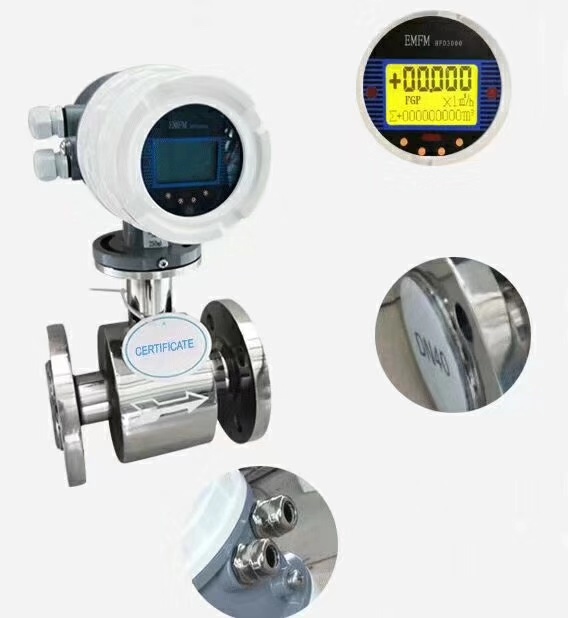

電磁流量計是根據法拉第電磁感應定律進行工作的。它能測量具有一定電導率的液體或液固兩相介質的體積流量。它具許多優點：壓力損失小；襯里通過防腐處理可測量腐蝕性流體；含有顆粒、懸浮物的液體也可測量；測量精度較高，可達0．2級等等。由于電磁流量計的這些特點，所以在氯堿行業中**使用。我們公司的成品一燒堿的計量就是使用電磁流量計。燒堿；化學名NaOH，是氯堿行業的主要成品。成品燒堿的濃度為30％和50％，溫度為100℃左右。因?yàn)闊龎A腐蝕性強，又含有顆粒，溫度高，以前我們對燒堿一直無法計量。九十年代后期，由于進口電磁流量計的**使用，我們也嘗試在燒堿的的計量中使用電磁流量計。效果很好。我們根據燒堿的特性，電極選用鈦電極，襯里采用PTFE的一體式電磁流量計。測量燒堿的這幾套電磁流量計運行了幾年，沒有出現什么問題。另外，我們也用它來測量同樣具有腐蝕性的鹽水及次氯酸鈉等流體，效果也很好。通過這幾年的的應用，我們總結了電磁流量計選型的一般步驟：
3.5.1 根據介質的化學性質，選用各種不同材質的電極；
3.5.2 根據介質的腐蝕性和溫度，選取襯里材料；
3.5.3 根據管道的材質，決定是否要接地環。如果管道是襯塑管或PVC管則要選用接地環；
3.5.4 根據工藝提的流量條件，在滿足儀表對流速范圍要求的前提下，盡量采用與工藝管道一致的口徑；
3.5.5 工藝必須保證有一段管段是滿管的；
3.5.5 根據工藝參數的重要程度及使用環境，選取進口或國產的電磁流量計。
我們根據以上原則選取的電磁流量計，都能滿足生產和計量的要求，而且儀表壽命很長。
4. 流量選型的體會
做了這么多年的儀表設計，我覺得流量?jī)x表的選型與工藝員正確提出的工藝條件關系很大，我們經常選取的一套流量測量系統，但*終用到生產上無法投運或者效果達不到工藝要求。究其原因，很重要的一點就是沒有正確落實工藝條件。另外，儀表設計人員自身素質的提高也很重要，如果儀表設計員沒有豐富的知識，企業主人翁的精神，那也無法高質量的完成儀表設計。
