- 液堿液位計
-
-
液堿用雷達液位計簡介
WF系列智能雷達液位計是**的雷達式物位測量儀表，測量距離*大30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4-20mA模擬信號。
液堿用雷達液位計應用
◆ 采用**的非接觸式測量
◆ 采用極其穩定的材料制造
◆ 測量液體、固體介質的物位
◆ 可以測量所有介電常數>1.8的介質
◆ 測量范圍0…20m(可以擴展到30米)
◆ 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
◆ 4-20mA輸出或數字型信號輸出
◆ 分辨率1mm
◆ 不受噪音、蒸汽、粉塵、真空等工況影響
◆ 不受介質密度、粘稠度和溫度的變化的影響
◆ 過程壓力可達4MPa
◆ 過程溫度可達250℃
雷達液位計原理
由電子單元產生微波脈沖，經傳感器發射并接收。雷達脈沖波以光速運行，運
行時間可以通過電子部件被轉換成物位信號。這是一種可以確保極短時間內穩定和
*測量的特殊的時間延伸方法。
即使在工況較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件
也可以準確的識別出物位的回波。
輸入
傳感器接收反射的微波脈沖并將其傳給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2 (其中C為光速)
因空罐的距離E已知，則物位L為：
L=E－D
輸出
通過輸入空罐高度E (＝零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4…20mA輸出。 -
-

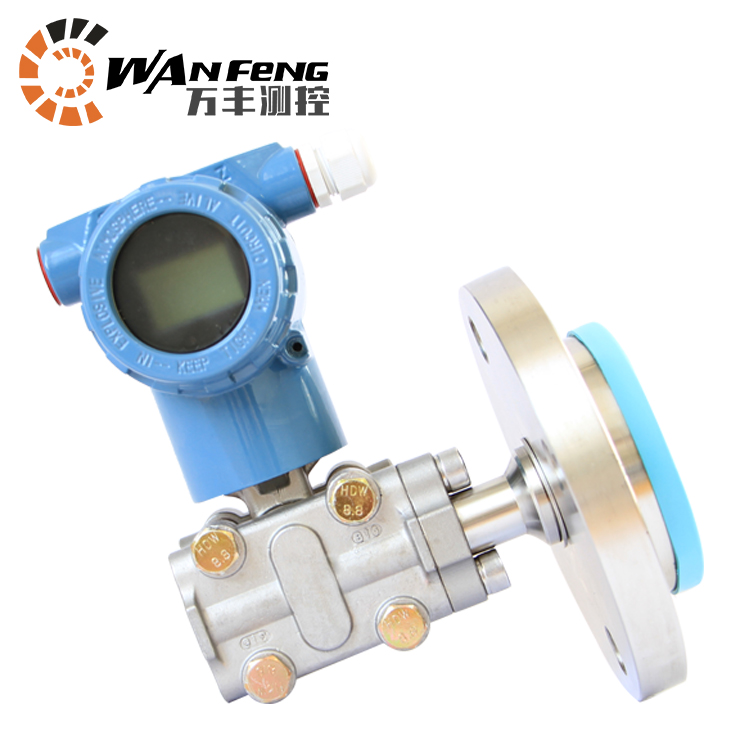

液堿液位計概述
單法蘭液位計的主體結構與壓力變送器相同，為了適應不同的安裝需求，本系列變送器具有多種形式的遠傳裝置供用戶選擇。該產品**應用于石油、化工、電力、食品、造紙、市政工程等行業。
二、單法蘭液位計（液堿液位計）測量原理：
的測量原理是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
三、單法蘭液位計應用介質：
1、高溫下粘稠介質；
2、易結晶的介質；
3、帶有固體顆?；驊腋∥锏某恋硇越橘|(zhì)；
4、強腐蝕或劇毒性介質；
5、可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作；
6、連續*測量界面和密度；
7、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況；
8、衛生清潔要求很高的場合；
9、如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。
四、單法蘭液位計（變送器）性能特點：
1、逐臺進行模擬“在線運行"考核，保證變送器在極限環境溫度、介質溫度和工作壓力（包括正壓或真空）下，穩定而可靠地工作。
2、采用“動態型面"遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。
3、選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。
4、設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。
5、品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。
6、可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管（長度≤3米）遠傳壓力變送器。
五、智能型性能特點：
是對壓力變送器技術的延伸和發展，根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。
1、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
2、結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
3、安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
4、調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
5、用途**；適用于高溫高壓、強腐蝕等介質的液位測量。
6、測量范圍大，不受貯槽高度的限制。
7、指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
8、具備本安防爆和隔離防爆能力，可應用于各種危險場所。
9、具有防阻塞型設計可實現對糊狀介質液位的測量。
10、精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。
六、技術指標：
1、輸出信號：4～20MA.DC二線制（模擬）二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
2、供電電源：12～45V.DC；
3、負載特性：
電源影響：<0.005%輸出量程/V；
負載影響：電源穩定時，無負載影響；
測量精度：調校量程的±0.1%，±0.2標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明；
量 程 比：10：1或100比1；
阻 尼：通?？稍?.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大；
啟動時間：<2秒，不需預熱。
4、工作環境：環境溫度 -29～93℃（模擬放大器）；
29～75℃（數字/智能放大器）；
-29～65℃（帶顯示表頭）；
環境濕度 0～95%。
5、防護特性：防護能力 IP65；
6、防爆類型：隔爆型 Exd II BT4-6；
本安型 Exia II CT5。
7、靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
8、電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
9、指示表（%）：液晶數顯 精度±0.2%。
10、振動影響：任何方向200Hz振動時，±0.05%/g。
11、安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
12、重 量：3.9Kg（不包括附件）。
七、液位計的檢修規程：
1、結構組成：
單法蘭液位變送器由差壓變送器、毛細管和帶密封隔膜的法蘭組成。密封隔膜的作用是防止管道中的介質直接進入差壓變送器，它與變送器之間是靠注滿液體(一般采用硅油)的毛細管連接起來的，當膜片受壓后產生微小變形，變形位移或頻率通過毛細管的液體傳遞給變送器，由變送器處理后轉換成輸出信號。
2、外觀檢查：
a、法蘭檢查：檢查法蘭與設備連接部分的密封是否良好；法蘭與毛細管、毛細管與變送器的連接部分及毛細管本身是否有液體泄漏；法蘭膜片有無變形、損傷、腐蝕、結垢等不良情況。
b、變送器檢查：檢查變送器外殼有無損傷、腐蝕和其他故障，發現問題及時處理。
3、驗收:
a、打開變送器外蓋，先檢查密封圈有無損壞，如果損壞要及時更換；檢查電路板及其他元器件是否良好。
b、檢查變送器接線情況是否良好。
c、斷開電源，卸下接線，進行絕緣電阻檢查，用500V兆歐表檢查變送器接線端子與外殼間的絕緣電阻，該電阻值應大于20M以上。
4、單法蘭液位變送器調試校驗
a為了保證單法蘭液位變送器變送器的測量精度，不能拆開毛細管，所以校驗變送器時要與法蘭一起校驗;在安裝前，可用氣壓模擬信號與HART通訊器進行校驗。
b、零點和量程調整步驟：調整零點和量程輸出，使其在允許誤差范圍內。連續加壓，用量程0%，25% ，50% ，75% ，150%的壓力進行校驗，當壓力穩定后記錄標準電流表上顯示的電流值并做回程誤差校驗。如果校驗誤差超過允許誤差范圍，應重新調整校驗。調整時用HART操作，調整方法見相應的HART使用說明。
4、安裝：
a、遠傳法蘭的安裝：
高、低壓兩側法蘭應正確安裝，不能裝反；為減小環境溫度差的影響，可將高、低壓側的毛細管束在一起，并固定以防止風以及振動等的影響(超長部分的毛細管應卷在一起固定);注意不要損傷接液膜片的表面。不要扭曲，擠壓毛細管，也不要對它施加過大的壓力。
b、變送器本體的安裝:使用安裝托架，將變送器本體安裝在直徑為50mm管道上?？蛇M行水平配管安裝以及垂直配管安裝。
5、注意事項:
a、緊固測量容室的四顆螺栓、連接毛細管和容室部分的固定螺釘不可松動，以防止封入液泄漏，造成儀表損壞。
b、配線時應避開大容量的變壓器、電動機或動力用電源等干擾源；配線時應拆開電源接口的防塵塞;螺紋部應進行防水處理(防水處理時需使用不硬化的硅樹脂系列密封劑)；為防止干擾，信號電纜應避免與其他電源電纜穿入同一根電纜保護管；對于防爆型儀表，為確保防爆性能，必須按有關規定配線。
八、使用時的注意事項：
單法蘭液位計是一種常用的由于變送器，在良多的行業傍邊都有必定的利用。假如在應用的時間不留神是很輕易形成單法蘭液位變送器的破壞的。那么詳細的辦法是什么呢？那么就來詳細介紹一下吧。
1、在丈量氣體的壓力時，取壓口要開在流程管道的**，且單法蘭液位變送器也要裝置在流程管道的上部以便讓堆積的液體疾速注入到流程管道中。
2、接線時，將電纜穿過防水討論（附件）或繞性管并擰嚴密封螺帽，以防雨水等經由過程電纜滲漏進變送器殼體內。
3、單法蘭液位計在夏季時產生冰凍時，裝置在室外的變送器必須采用防凍辦法，防止引壓口內的液體因結冰體積收縮，導至傳感器破壞。
4、丈量液體壓力時，法蘭液位變送器的裝置地位應防止液體的打擊（就是水錘景象），免得傳感器過壓破壞位。
5、要留神傳感器的導壓管要裝置在溫度穩定小的處所。
6、丈量蒸汽或別的低溫介質時，需接加緩沖管（盤管）等冷凝器，不該使變送器的任務溫度超越極限。
7、在丈量液體壓力時，取壓口應開在流程管道正面，以防止積淀積渣。
8、要避免法蘭式液位計與腐化性或過熱的介質打仗，還要避免垃圾在導管內堆積。
九、設計及訂貨須知：
1、變送器型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號必須填寫清楚、準確無誤。
3、如有正負遷移，必須注明遷移量數值。
4、差壓變送器如需配三閥組，需另行注明。
5、選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6、如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
7、接觸介質O形密封環的材料有橡膠和氟橡膠等。
8、無特殊注明，出廠時灌充液為硅油。
-
-
